CPSY® є професійним виробником ДБЖ онлайн з роздільними трансформаторами. Ми знаходимося в Шеньчжені та маємо статутний капітал у розмірі 2,3 мільйона доларів США та виробничу площу 25 000 квадратних метрів. У нас є наша власна команда науково-дослідних розробок із понад 30 інженерами-дослідниками, які мають понад 20 патентів, і щорічно витрачають 15% доходу від продажів на науково-дослідні роботи. Завдяки суворій системі контролю якості та всі наші продукти UPS відповідають CE, TLC, CQC тощо. сертифікати. Наша мета — постійно пропонувати нашим клієнтам стабільну та надійну, чисту та високоефективну енергію. Ласкаво просимо до запиту.

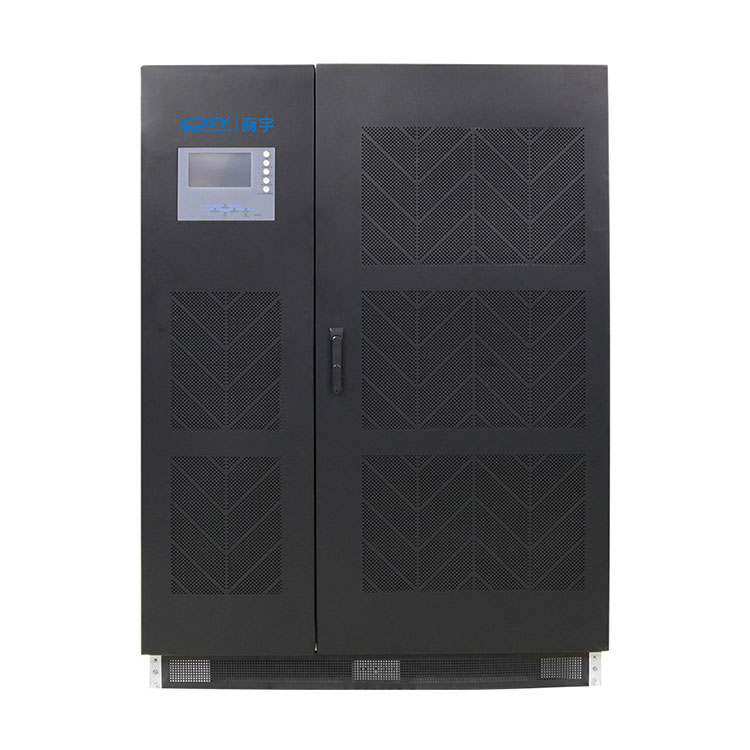

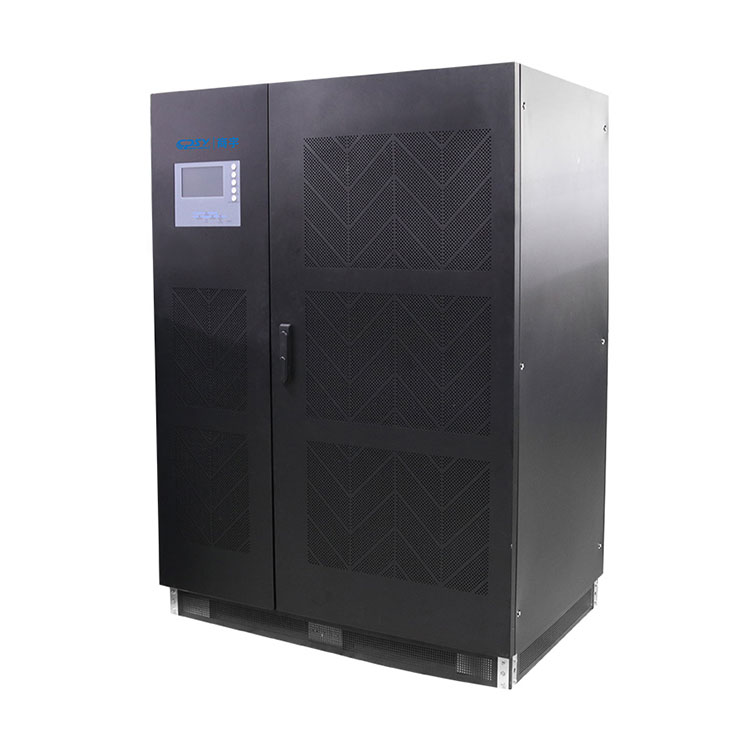

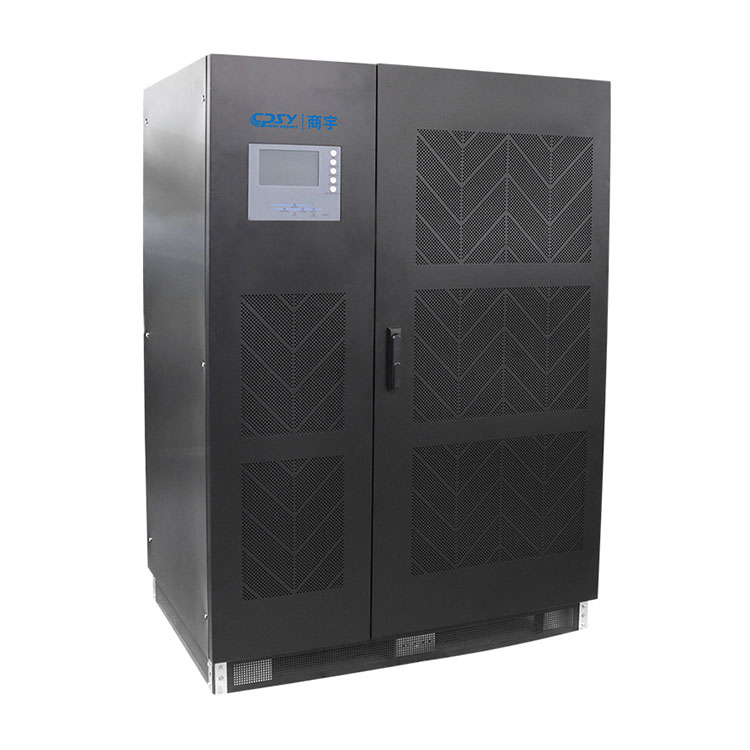

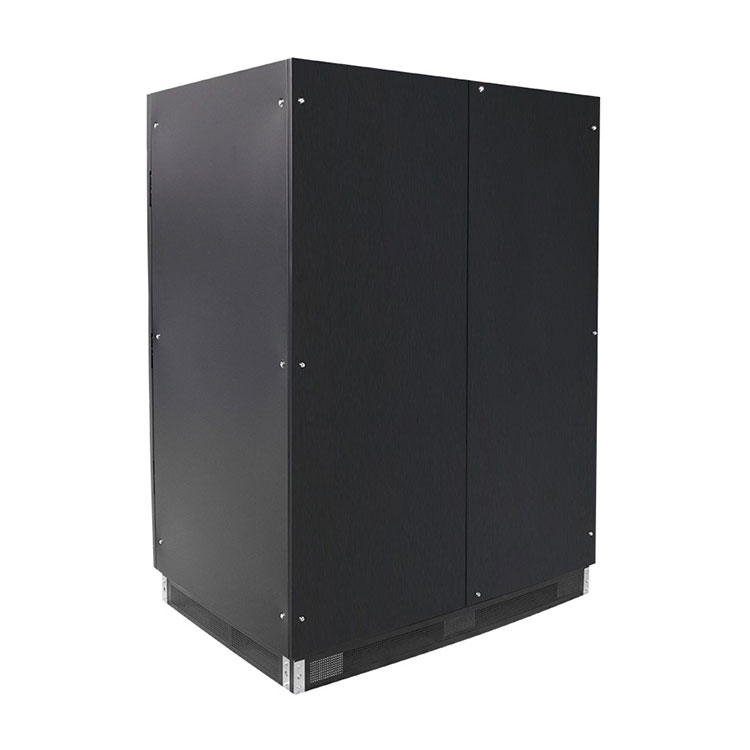

Це джерело безперебійного живлення CPSY® 120KVA LCD Online з ізоляційним трансформатором є останнім винаходом високоякісних джерел ДБЖ, які відповідають стандартам CE, ROHS, IEC, BS, UL, TUV, SAA та мають 2-річну гарантію. ІБП CPSY® 120KVA LCD Online з ізоляційним трансформатором виготовлено з металу + PCBA, який був розроблений, щоб відповідати найвимогливішим вимогам до живлення, простий в установці та обслуговуванні. Він поєднує в собі новітню технологію високої енергоефективності та технологію високої щільності потужності, що забезпечує невеликий розмір, стабільну продуктивність і ціну, конкурентоспроможну для продуктів ДБЖ.
Модель | GP3310K | GP3315K | GP3320K | GP3330K | GP3340K | GP3360K | GP3380K | GP33100K | GP33120K | GP33160K | GP33200K | GP33250K | GP33300K | GP33400K | GP33500K | GP33600K |
Ємність | 10 кВА | 15 кВА | 20 кВА | 30 кВА | 40 кВА | 60 кВА | 80 кВА | 100 кВА | 120 кВА | 160 кВА | 200 кВА | 250 кВА | 300 кВА | 400 кВА | 500 кВА | 600 кВА |
Режим I/O | 3/3 фази | |||||||||||||||
Режим роботи | Справжня подвійна конверсія онлайн | |||||||||||||||
Тип установки | вежа | |||||||||||||||
ВХІД | ||||||||||||||||
Напруга | 380В/400В/415В змінного струму | |||||||||||||||
Діапазон напруги | 285 В~475 В змінного струму | |||||||||||||||
Діапазон частот | 50/60 Гц±10% | |||||||||||||||
Фактор потужності | ≥0,91(6hp) | |||||||||||||||
Режим розриву | Стандарт (вбудований) | |||||||||||||||
Розривна здатність | 40А/3П | 40А/3П | 63А/3П | 80А/3П | 80А/3П | 100А/3П | 125А/3П | 250А/3П | 250А/3П | 320А/3П | 400A/3P | 400A/3P | 630A/3P | 800A/3P | 800A/3P | 1250A/3P |
ВИХІД | ||||||||||||||||
Напруга | 380 В/400 В/415 В змінного струму: ≤±1%, | |||||||||||||||
Діапазон частот | 50/60 Гц: ≤±0,5% | |||||||||||||||
Фактор потужності | 0.9 | 0.8 | ||||||||||||||
Час передачі | 0 мс | |||||||||||||||
Перевантаження | 125% навантаження, 0,5 хв | 125% навантаження,10 хв;150% навантаження,1 хв;≥160 %,200 мс | ||||||||||||||
Розривна здатність | 40А/3П | 40А/3П | 63А/3П | 80А/3П | 80А/3П | 100А/3П | 125А/3П | 250А/3П | 250А/3П | 320А/3П | 400A/3P | 400A/3P | 630A/3P | 800A/3P | 800A/3P | 1250A/3P |
Режим розриву | Стандарт (вбудований) | |||||||||||||||
АКУМУЛЯТОР | ||||||||||||||||
тип батареї | Акумулятор VALR | |||||||||||||||
Напруга батареї | Стандарт 384 В постійного струму(360 В/372 В/384 В/396 В/408 В постійного струму регульований; Стандарт 32 шт.(30/31/33/34 регульований) | Стандарт 480 В постійного струму(456 В/480/504 В постійного струму регульований; Стандарт 40 шт.(38/40/42 регульований) | ||||||||||||||
Струм зарядки | 20A(МАКС. 150A залежно від ємності акумулятора) | 30А | ||||||||||||||
Акумуляторний вимикач | Немає | |||||||||||||||
Холодний старт | Немає підтримки | |||||||||||||||
Немає функції живлення від батареї | Підтримка | |||||||||||||||
СТАНДАРТИ | ||||||||||||||||
Ефективність | ≥90% | ≥91% | ≥92% | ≥93% | ||||||||||||
Безпека | EN 62040-1 | |||||||||||||||
ЕМС | EN 62040-2 | |||||||||||||||
Сертифікат | TLC/CECP/CE | |||||||||||||||
IP | IP20 | |||||||||||||||
функція | ||||||||||||||||
EPO | Підтримка | |||||||||||||||
ЕКО | Підтримка | |||||||||||||||
Холодний старт | Підтримка | |||||||||||||||
Обхід | Стандарт (вбудований) | |||||||||||||||
Обхідний вимикач | 40А/3П | 40А/3П | 63А/3П | 63А/3П | 63А/3П | 100А/3П | 100А/3П | 250А/3П | 250А/3П | 320А/3П | 400A/3P | 400A/3P | 630A/3P | 800A/3P | 800A/3P | 1250A/3P |
Паралельний | 6 шт | |||||||||||||||
Паралельний спільний акумулятор | Немає підтримки | |||||||||||||||
спілкування | ||||||||||||||||
Панель управління | LED+LCD дисплей(7 дюймів) | |||||||||||||||
Комунікаційний порт | Стандартний RS232;Сухий контакт、Стандартний слот для смарт-карти(Додаткова карта SNMP、RS485) | |||||||||||||||
Серійний номер SNMP | SMP-00167-00(Версія для Китаю) SMP-00273-00(Закордонна версія) |
Проконсультуватися на заводі | SMP-00167-00(Версія для Китаю) SMP-00273-00(Закордонна версія) |
СМП-00003-00 | ||||||||||||
ФІЗИЧНИЙ | ||||||||||||||||
Ш*Г*В | 465*887*858 (мм) | 565*795*1195 (мм) | 565*795*1195 | 1160*775*1600 (мм) | 1400*915*1900 (мм) | 1760*1010*1897(6hp) | 2600*1200*2000 (12 к.с.) | 3200*1200*2000 (12 імпульсів) | ||||||||
Вага нетто (кг) | 170.5 | 193 | 202.5 | 300 | 328 | 393 | 453 | 833 | 851 | 1219 | 1425 | 1425 | 1630(6hp) | 1810(6hp) | 2850 (12 к.с.) | 3150 (12 імпульсів) |
Рівень шуму (менше 1 м) | <55 дБ | <58 дБ | <60 дБ | <65 дБ | ≤ 65 дБ | ≤67 дБ | ≤71 дБ | ≤73 дБ | ||||||||
НАВКОЛИШНЄ СЕРЕДОВИЩЕ | ||||||||||||||||
Робоча температура | 0-40 ℃ | |||||||||||||||
Експлуатація Вологість | 5-95% RH, без конденсації | |||||||||||||||
Температура зберігання | -25-55℃ | |||||||||||||||
Відносна вологість при зберіганні | 0-95% RH, без конденсації |
Серія CPSY® GP33 ІБП з ізоляційним трансформатором
Номер моделі: GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/
GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K
Діапазон потужностей ДБЖ: 10 кВА ~ 600 кВА
--Стандартний вихідний роздільний трансформатор. Додатковий вхідний роздільний трансформатор
- Технологія PM2.1 захищена від комах, водонепроникна, шумо- та пилонепроникна
-Підтримка 3 паралельних функцій, додаткове паралельне резервування N+X
- Регульований зарядний струм, наприклад 8 А для довготривалих моделей
--Відмінна промислова ефективність захисту навколишнього середовища
- Справжня технологія подвійного перетворення DSP, висока надійність
-Економічний режим роботи для економії енергії (ECO)
-Вихід регульований 200/208/220/230/240VAC
-Рівень пилу між IP20-IP51
- Функція аварійного відключення живлення (EPO)
- Сумісний з генератором
Промисловість
процеси
Інфраструктура
Охорона здоров'я
Сфера обслуговування
Телекомунікації
Трифазні ДБЖ серії GP33 із вбудованим ізольованим трансформатором, потужністю від 10 до 600 кВА, призначені для суворого середовища, особливо промислового застосування. Завдяки високому коефіцієнту потужності до 0,97, повному контролю DSP і системі подвійного перетворення в режимі онлайн, він може запропонувати високий рівень надійності та захисту для промислових об’єктів і критично важливих систем, забезпечуючи максимальну надійність живлення.
Загальні характеристики
● Подвійне онлайн-перетворення
● Повний контроль DSP
● Високий коефіцієнт потужності: 0,9
● Широка адаптивність входу: (380 Вa/400 Vac/415 Vac) (-25%/+20%)
● Оптимізоване керування батареєю, самоперевірка та гнучка конфігурація батареї
● N+X паралельне резервування
● Сильна здатність до перевантаження: 110%/125%/150% перевантаження протягом 60/10/1 хв.
● Електропривод
● Режим генератора
● Синхронізація LBS
● Мультизахист
● Зручне керування мережею
Переваги
Високоякісний блок живлення
Постійна робота в режимі VFI (онлайн подвійне перетворення).
Точність вихідної напруги за будь-яких умов навантаження.
Висока перевантажувальна здатність для витримування ненормальних умов навантаження.
Дуже висока потужність струму короткого замикання, що полегшує вибір захисних пристроїв для селективності в розподілі вниз за потоком.
Ізоляційний трансформатор, встановлений на виході інвертора для забезпечення повної гальванічної розв’язки між ланцюгом постійного струму та виходом навантаження. Ця ізоляція також забезпечує поділ між двома входами, коли вони постачаються з різних джерел.
Синусоїдальна вихідна напруга ThdU < 2 % з лінійними навантаженнями та < 4 % з нелінійними навантаженнями.
Висока доступність
Перевірена технологія.
Відмовостійка архітектура з резервуванням основних функцій, таких як система вентиляції.

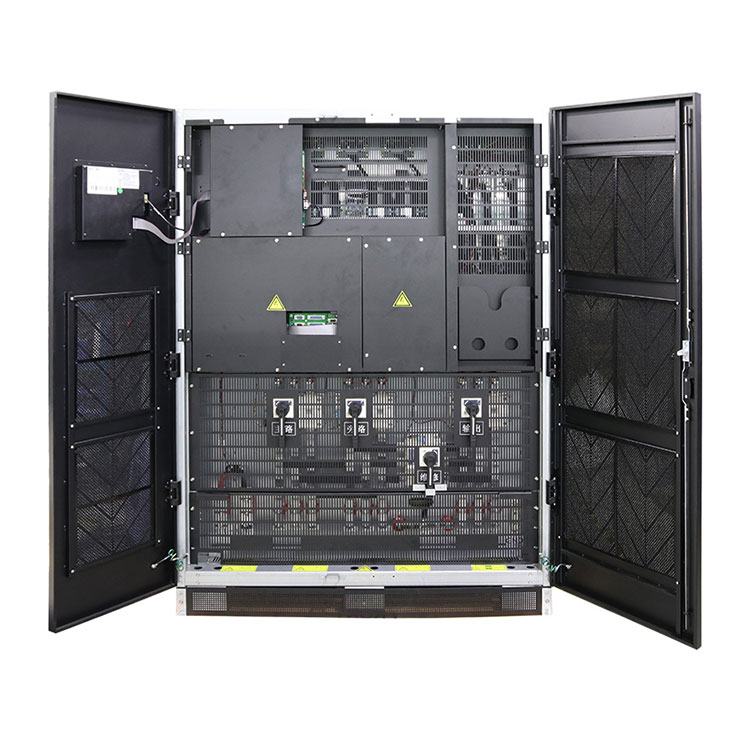

Легкість обслуговування зменшує MTTR завдяки висувним вузлам і передньому доступу до всіх компонентів.
Точна діагностика гарантує живлення навантаження.
Запобігання каскадним збоям для паралельних систем.
Механічна та електрична міцність для промислових середовищ.
Можливість плавного пуску (наростання) інвертора IGBT забезпечує хорошу роботу навіть з генератором.
Спеціально розроблений для адаптації до різних промислових середовищ: високі параметри захисту IP, висока здатність до пікового струму, тривалий час резервної роботи…
Економічне обладнання
«Чистий» IGBT випрямляч дозволяє:
- висока ефективність,
- високий і постійний коефіцієнт вхідної потужності,
- низький THDi.
Ці характеристики допомагають обмежити розміри вищестоящої мережевої інфраструктури.
Можливість створення нової нейтральної системи без додаткових втрат (потрібний додатковий трансформатор лише на обхідній лінії).
Висока здатність до короткого замикання спрощує захисні пристрої, розташовані нижче.
Висока щільність потужності: його невелика площа економить місце у вашому приміщенні.
Підключення випрямляча до мережі вимагає лише 3 кабелів (без нейтралі).
Для підключення батареї до ДБЖ потрібні лише 2 кабелі.
Зручне керування
Панель керування з графічним дисплеєм для більш ергономічної роботи.
Масив комунікаційних інтерфейсів плагіна "com-slot" для оновлення ваших операційних вимог.
Спрощене обслуговування
Удосконалена система діагностики.
Пристрій віддаленого доступу, підключений до віддаленого центру обслуговування.
Легкий доступ до вузлів і компонентів, що полегшує тестування та скорочує час обслуговування (MTTR).
У порівнянні з аналогами, CPSY® 3/3 Phase промислові переваги, як показано нижче:
1. Інші однорангові пристрої можуть миттєво перемикати лише 70% навантаження без навантаження, тоді як CPSY може миттєво перемикати повне навантаження без навантаження та має високу навантажувальну здатність для нелінійних навантажень.
2. Інші однорангові пристрої мають один режим керування DSP, а CPSY – режим подвійного керування DSP
3. Плаваюча зарядка інших однорангових пристроїв не може бути автоматично перетворена, але CPSY автоматично перемикається на плаваючу зарядку, а акумулятор регулярно перевіряється самостійно
4. Інші вузли можуть розпаралелювати 2-4 одиниці, тоді як CPSY може розпаралелювати 6-8 одиниць
5. Інші аналоги мають єдину допоміжну систему живлення, тоді як CPSY є надлишковою подвійною допоміжною системою живлення із захистом від несправностей допоміжного живлення
6. CPSY підтримує подвійну шинну систему, захист шини від перенапруги, інші аналоги її не підтримують
7. Що стосується нелінійного спотворення хвилі навантаження, параметр CPSY і фактичне значення становлять THDV≤4%-5%, тоді як інші аналоги показують THDV≤5% на параметрі, але фактичний THDV≤6%-8%
8. Інші вузли використовують статичні перемикачі реле, тоді як CPSY використовує статичні перемикачі тиристорів SCR, які мають більшу ударостійкість
9. Якість – це наша культура. 90% компонентів ДБЖ CPSY використовуються з матеріалів Fairchild, Infineon, Onsemi, TI, NXP та інших відомих брендів класу A, щоб забезпечити їх хорошу роботу. Що ще важливіше, частота виявлення несправностей ДБЖ CPSY становить ≦0,2% -0,5%, тоді як швидкість виявлення несправностей інших аналогів становить ≦0,5%-1%.
10. Низькочастотний промисловий ДБЖ CPSY може використовуватися більше 25 років, і зазвичай він виходить з ладу через 5-7 років; у той час як низькочастотні промислові ДБЖ інших аналогів можна використовувати протягом 15 років, зазвичай через 2-3 роки вони виходять з ладу. Експлуатаційні витрати на підключення CPSY набагато нижчі, ніж щоденні аналоги.
У порівнянні з аналогами, CPSY® 3/3 Phase промислові переваги, як показано нижче:
Пункт | CPSY® | Інші однолітки |
Без навантаження | миттєво перемикайте повне навантаження | миттєво переключити 70% навантаження |
Режим контролю | подвійний DSP | єдиний DSP |
Статичні перемикачі | Тиристори SCR | реле |
Плаваючий перемикач зарядки | Автоматично, самоперевірка батареї | не можна автоматично конвертувати |
Паралельна функція | 6-8 одиниць | 2-4 од |
THDV | ≤4%-5% | THDV≤6%-8% (показати THDV≤5%) |
Шинопроводна система | підтримує | не підтримує |
Частота виявлення несправностей | ≦0,2% -0,5% | ≦0,5%-1% |
Термін служби машини | 25-30 років | 20-25 років |
MTBF | > 250000 годин | >175000 годин |
Сталася помилка | після 5-7 років використання | через 2-3 роки використання |
Основні характеристики (ДБЖ на основі трансформатора 10~400 кВА 3:3):
Конфігурація високої надійності
Онлайн-дизайн подвійного перетворення, чисті джерела синусоїдальної хвилі, відстеження частоти, фазова синхронізація, регулювання напруги, низькі спотворення, відсутність перешкод від коливань потужності, доступний режим байпасу, вбудований ручний перемикач байпасу для обслуговування, автоматичне перемикання режимів за допомогою блокувань, робота без нагляду, функція холодного старту.
N+X паралельне резервування
Технологія паралельного з’єднання з незбалансованою потужністю, до 8 паралельних блоків, автоматичний розподіл навантаження, гнучка конфігурація та оновлення.
Широкий діапазон введення
Діапазон вхідної напруги до 20%, частота перемикання режиму низької батареї, тривалий термін служби батареї, автоматичне визначення 45 Гц ~ 65 Гц, висока сумісність з місцевими генераторами.
Цифрове управління
2 блоки керування DSP, технологія інтелектуального керування батареєю, автоматичне перемикання плаваючого заряду батареї, налаштування напруги вводу/виводу доступні через панель керування.
Стабільна робота
Стабільне та безперервне джерело живлення доступне в екстремальних умовах мережі, технологія SPWM, модуль IGBT 6-го покоління, додатковий ізоляційний трансформатор, конфігурація на основі трансформатора, стійкість до втрати фази.
Комплексний захист
Захист від перевантаження на виході та короткого замикання, захист від несправності батареї та захисту від низької напруги, захист від перезарядки батареї, захист від перегріву інвертора, автоматичне перемикання режиму байпасу, функція самодіагностики, функція віддаленого EPO.
Зручне спілкування
Додатковий світлодіодний/РК-дисплей, відображення статусу та статистики роботи, додатковий інтерфейс RS232/RS485, зовнішній адаптер SNMP, доступний дистанційний моніторинг та керування.
Серія CPSY GP33 – це найкращий 3-фазний індустріальний ДБЖ на базі трансформатора – це високопродуктивний цифровий ДБЖ із використанням технології керування DSP. Джерело безперебійного живлення підключається між мережею та критичними навантаженнями для якісного живлення навантажень.
3-фазний 380/400/415 В 100 кВА 100 кВт ДБЖ із подвійним перетворенням у мережі з технологією IGBT забезпечує резервне живлення від батареї та захист змінного струму від перебоїв у електроживленні. Це найкраще для критично важливих ІТ або корпоративної інфраструктури, телекомунікацій, LAN/WAN, безпеки та надзвичайних ситуацій, фінансових додатків і додатків легкої промисловості.
GP33100K 3-фазне подвійне перетворення безпеки онлайн-центру обробки даних ДБЖ 100 кВА легко підключається до вашої електричної мережі за допомогою найсучасніших електричних характеристик, таких як дуже широкий діапазон вхідної напруги, висока здатність до перевантаження та короткого замикання та вбудований захист від зворотного зв’язку, що забезпечує чудову якість електроенергії .
Цей IGBT ДБЖ має переваги високоефективної технології подвійного перетворення, яка забезпечує економію експлуатаційних витрат. Він досягає 93% ефективності в режимі подвійного перетворення та до 98% в режимі ECO, зменшуючи витрати на електроенергію та охолодження.
Вихідний роздільний трансформатор забезпечує високу надійність адаптації
до різних важких промислових середовищ і захищає критичні
навантаження 100% 3-фазне незбалансоване навантаження адаптується до різних типів застосувань.
Подвійне резервування джерела живлення.
Широкий діапазон вхідної напруги забезпечує високу адаптивність до мережі і
продовжити термін служби батареї Головна друкована плата за допомогою професійних
електромагнітне екранування покращує надійну роботу ЕМС
Конструкція подвійних повітроводів забезпечує гарне охолодження для захисту
компонентів і продовжити термін служби.
– Справжня конструкція трансформатора гальванічної розв’язки
– Коефіцієнт вихідної потужності 1,0
– Невеликий слід
– Високий ККД 95%
– Дизайн сенсорного екрану всіх серій
– Технологія DSP гарантує високу надійність
Трифазне ДБЖ UID із вбудованим ізольованим трансформатором потужністю від 10 до 20 квА призначене для суворого середовища, особливо промислового застосування. Завдяки високому коефіцієнту потужності до 0,97, повному контролю DSP і системі подвійного перетворення в режимі онлайн він може запропонувати високий рівень надійності та захисту для промислових об’єктів і критично важливих систем, забезпечуючи максимальну надійність живлення.
Загальні характеристики
● Подвійне онлайн-перетворення
● Повний контроль DSP
● Високий коефіцієнт потужності: 0,9
● Широка адаптивність входу: (380 Вa/400 Vac/415 Vac) (-25%/+20%)
● Оптимізоване керування батареєю, самоперевірка та гнучка конфігурація батареї
● N+X паралельне резервування
● Сильна здатність до перевантаження: 110%/125%/150% перевантаження протягом 60/10/1 хв.
● Силовий вхід
● Режим генератора
● Синхронізація LBS
● Мультизахист
● Зручне керування мережею
Протягом десятиліття CPSY UPS Power успішно проектувала та виробляла системи безперебійного живлення (UPS), маючи понад 70 зареєстрованих патентів на технології перетворення енергії. Накопичений роками досвід у наданні рішень преміум-класу для забезпечення високонадійного електропостачання навіть у найсуворіших умовах робить наш асортимент трифазних ДБЖ унікальним.
Від нафтогазових платформ до промислових майданчиків і атомних електростанцій, а також для серверних приміщень або центрів обробки даних, ви знайдете в нашому асортименті правильні автономні або модульні системи, які захистять ваше електропостачання, безперервність вашого бізнесу та захистять ваші інвестиції. .
