Чому варто обрати точний розподіл електроенергії для центру обробки даних?

Центр обробки даних може мати справний ДБЖ, хороші блоки PDU для стійки та відсутність активних сигналів тривоги — тоді можна виявити сильно навантажене відгалуження під час розширення, відключення вимикача після зміни технічного обслуговування або проблему з енергоспоживанням, яку ніхто не може призначити шафі. Слабким місцем часто є не генерація чи резервне живлення. Це рівень розподілу між джерелом і ІТ-стійками.

Коротка відповідь: вибратиТочний розподіл потужностіколи вам потрібно побачити, увімкнути сигналізацію та керувати живленням на рівні шафи та розгалуження, а не розглядати розподіл як пасивну електричну панель. Така видимість допомагає операторам раніше виявляти дисбаланс навантаження, планувати доступну потужність з кращими доказами та ізолювати несправності, не здогадуючись, які нижчі ланцюги постраждали.

Виберіть точний розподіл, коли шафа, а не лише стійка, має піддаватися ризику навантаження та споживання енергії

Електрику подає звичайна розподільна шафа. Інтелектуальна розподільна шафа також повідомляє про те, що з нею відбувається. Ця різниця має значення, коли в серверній кімнаті є достатньо схем, шаф, орендарів або мінливих робочих навантажень, щоб електронна таблиця та випадкові показання лічильників більше не розповіли всю історію.

Точні розподільні шафи розміщують моніторинг у точці, де джерело розділене на вихідні контури. Струм, напруга, потужність, енергія, стан вимикача та умови тривоги можуть бути зібрані в шафі та, якщо налаштовано, у відділенні. Замість того, щоб дізнаватися про перевантажене коло після розмикання вимикача, ваша команда може встановити робочі пороги та дослідити зростання навантаження до того, як воно стане відключенням.

Перевага полягає не лише в більшій кількості даних. Це придатна звітність. Енергоспостереження на рівні шафи може допомогти відрізнити завантажену шафу від тієї, яка виглядає завантаженою лише через широкі показники на рівні кімнати. Інформація на рівні філії також робить обговорення ємності більш дисциплінованим: оператори можуть переглядати фактичну поведінку схеми перед затвердженням нової стійки, а не покладатися на припущення з таблички.

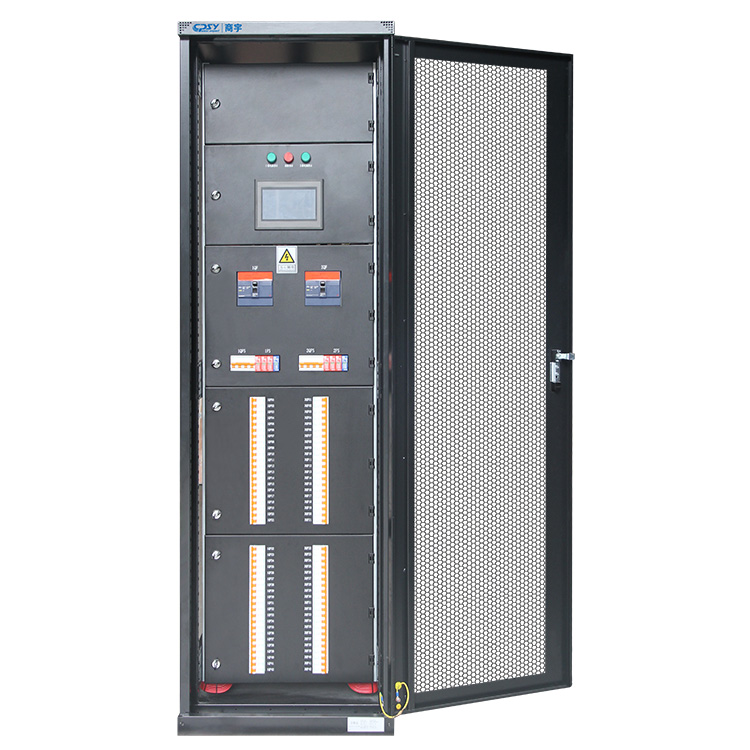

CPSY позиціонує своюпрецизійні розподільні шафияк термінальне розподільче обладнання для центрів обробки даних і комп'ютерних кімнат. Заявлені конфігурації включають настроювані розгалужені схеми, моніторинг розгалужень, сигналізацію, 7-дюймовий сенсорний екран HMI і зв'язок Modbus. Ці функції корисні, лише якщо їх правильно введено в експлуатацію та кимось перевірено. Сенсорний екран не замінює володіння будильником, базові вимірювання або процес контролю змін.

Як інтелектуальний моніторинг філій підтримує швидші й обґрунтовані операції з енергопостачання

Моніторинг гілок працює, оскільки звужує область пошуку. Вимірювач рівня джерела може підтвердити, що вихід ДБЖ або шафа несе більше навантаження, ніж очікувалося. Він не обов’язково показує, який вихідний ланцюг змінився, чи одна фаза переносить непропорційний струм або чи конкретна гілка наближається до свого робочого ліміту. Дані по філіях дають оператору практичну можливість почати.

Це важливо під час трьох спільних подій. По-перше, запит на пропускну здатність: команда спеціалістів може переглянути передбачувану шафу та наявні в ній схеми, перш ніж затверджувати обладнання. По-друге, сигналізація про вимикач: персонал може ідентифікувати постраждалу гілку та призначені для неї навантаження, не відкриваючи живу шафу просто для дослідження. По-третє, перевірка ефективності: дані про енергоспоживання можна порівнювати між шафами, зонами або розподілами споживачів, де це підтримує план вимірювання.

Віддалений зв'язок є частиною експлуатаційної вартості. Modbus може передавати вибрану інформацію про шафу до системи управління будівлею, платформи DCIM або системи моніторингу місця, за умови, що інтегратор реєструє карти, послідовно називає точки та перевіряє поведінку тривоги. Кабінет HMI є цінним для обладнання, але цього недостатньо для об'єкта відключення світла. І навпаки, централізований моніторинг не є причиною пропускати місцеву індикацію; технікам, які працюють перед шафою, потрібен чіткий статус під час обслуговування.

Є обмеження. Електричний моніторинг повідомляє про електричні умови, а не працездатність серверної програми. Він також не може компенсувати неправильні мітки ланцюгів, незадокументовані переміщення або погано спроектовану низхідну топологію. Хороші дані швидко вводять в оману, якщо поточний графік неправильний.

Де точний розподіл потужності забезпечує найбільшу експлуатаційну цінність

Віддача є найсильнішою там, де часто змінюється потужність, простої спричиняють реальні витрати або команда має захищати рішення щодо потужностей перед більш ніж однією зацікавленою стороною. Фінансові, телекомунікаційні, корпоративні та державні комп’ютерні кімнати відповідають цій моделі, тому вони є загальними застосуваннями для цього класу обладнання.

Розвиток штучного інтелекту та висока щільність ІТ-навантаження роблять видимість на рівні філії необхідною вимогою для планування

Штучний інтелект та інші інтелектуальні системи можуть змінити профіль навантаження кімнати швидше, ніж традиційні корпоративні ІТ. Нові стелажі з високою щільністю можуть надходити кластерами, і практичним обмеженням часто є певний шлях розподілу, а не загальна корисна служба. Показання кабінетів і філій допомагають виявити, де енергія вже зосереджена, а де нове обладнання створить нерівномірне навантаження.

Це не аргумент, що кожна кімната потребує однакової архітектури. Деякі об’єкти потребуватимуть змін у верхній частині, додаткових шаф або переглянутого макета стелажів, перш ніж можна прийняти додаткове навантаження. Точний моніторинг робить це рішення помітним швидше. Він не створює потужності, яку ніколи не забезпечувала електрична конструкція.

Серверні кімнати з підтримкою UPS потребують чіткого рівня розподілу між джерелом і стійкою, який можна контролювати

ДБЖ захищає важливий шлях джерела, але оператори все ще повинні розуміти, як цей захищений вихід розподіляється. Шафа з можливістю моніторингу між ДБЖ і рівнем стійки допомагає зв’язати потужність джерела з фактичним споживанням на нижній течії. Під час плану обходу технічного обслуговування або перевірки відключень цей зв’язок набагато легше задокументувати, коли схеми, навантаження на шафу та сигнали тривоги видно на одному рівні розподілу.

CPSY перераховує варіанти потужності 20–300 кВА для своєї категорії прецизійних розподільних шаф, а також кілька варіантів номінальної напруги та вхідного струму. Ви повинні розглядати ці діапазони як відправну точку, а не як ярлик для вибору. Відповідну конфігурацію визначають необхідна передня система, доступний струм пошкодження, план навантаження внизу та місцеві електричні вимоги.

Точна розподільна шафа живлення проти стойки PDU проти звичайної щитової панелі

Ці продукти часто розглядаються як замінники. Вони не є. Кожен обслуговує іншу точку в ланцюзі живлення, і добре спроектований центр обробки даних може використовувати всі три.

Що може стелажний PDU контролювати, а що він не може замінити на рівні шафи

Стоячний PDU розташовується поруч із ІТ-обладнанням і може забезпечувати вимірювання та комутацію для стійки, розетки або групи розеток, залежно від конструкції. Це важливо для визначення споживання на рівні пристрою та контролю ємностей. Він не може замінити вигляд вихідного фідера та відгалужень на кількох стійках на рівні шафи. Він також не забезпечує такої ж функції розподілу, розташування вимикачів або фізичного інтерфейсу до вихідного джерела.

Якщо запитання «Який сервер використовує живлення?» стійка PDU може бути кращим інструментом. Якщо виникає запитання: «Яка гілка шафи наближається до свого ліміту та яка група стелажів розташована нижче?» прецизійна розподільна шафа є більш відповідним рівнем.

Коли звичайна щитова панель забезпечує розподіл, але недостатньо робочої видимості

Звичайний щитовий щит може бути розумним вибором для стабільних приміщень меншої складності, де місцеве розподілення електроенергії є головною вимогою, а моніторинг не потрібний з точки зору експлуатації. Стає важче захистити критичну кімнату, коли операторам потрібні аварійні сигнали відділень, звіти про енергоспоживання, віддалений статус або контрольований інтерфейс для керування потужністю.

Компроміс вартості реальний. Інтелектуальні шафи додають лічильники, комунікаційне обладнання, конфігурацію та вимоги до введення в експлуатацію. Купівля цих функцій для невеликої статичної кімнати, яка ніколи не буде контролюватися, марнотратна. Придбання основної панелі для мінливого критичного середовища може бути дорожчим пізніше, особливо якщо модернізація вимагає простою або заміни шафи.

Зіставте архітектуру шин, вихідні ланцюги, інтерфейси моніторингу та умови встановлення відповідно до проекту

Почніть з однолінійної схеми, а не з брошури до шафи. Підтвердьте розміщення джерела, напругу, метод заземлення, вимоги до роботи при несправності та передбачувану критичність навантажень нижче за потоком. У проектах США розподіл 208 В поширений у багатьох ІТ-середовищах, але ви повинні відповідати фактичній архітектурі сайту та вхідному обладнанню, а не вибирати за ринковою звичкою.

Архітектура збірних шин змінює обговорення стійкості та обслуговування. CPSY пропонує варіанти з одинарною або подвійною шиною в цій категорії продукції. Розташування подвійних шин може підтримувати конструкцію, яка потребує окремих шляхів живлення, але вона не є автоматично резервною. Справжнє резервування залежить від усієї системи: незалежні вихідні джерела, де це необхідно, стратегія передачі, наступне обладнання з відповідним розташуванням подвійного кабелю та дисципліноване призначення ланцюгів.

Вкажіть вихідні схеми зі стійки та план навантаження. Запитайте, які схеми потрібні зараз, які позиції зарезервовано, як ідентифікуються вимикачі та яка деталізація моніторингу потрібна. Уникайте заповнення всіма доступними способами в перший день лише тому, що в шафі є простір. Фізична резервна ємність, електрична резервна ємність і контрольована резервна ємність – це не одне й те саме.

Не меншої уваги заслуговує інтеграція. Визначте, які значення мають досягати платформи моніторингу, кому належать порогові значення тривоги, що відбувається у разі втрати зв’язку та як мітки відповідатимуть іменам точок DCIM або BMS. Ознайомтеся з розмірами корпусу, зазорами для доступу, напрямком вводу кабелю, умовами тепла та доступом для обслуговування до того, як шафа дістанеться до місця. Міцна шафа все ще може бути поганою інсталяцією, якщо задня кінцева зона заблокована стіною або кабельним лотком.

Для проектів, які потребують настроюваного розподілу та моніторингу, перегляньте доступніваріанти розподільної шафи для центру обробки данихз інженером-електриком і командою здачі в експлуатацію, а не тільки з групою закупівель.

Контрольний список розподільної шафи центру обробки даних: питання щодо електрики, інтеграції, корпусу та відповідності для перевірки

• Електричний:Чи відповідає шафа напрузі на місці, потужності джерела, підходу до заземлення, вимогам до несправності та запланованій кількості вихідних ланцюгів? Чи задокументовано номінали вимикачів і призначення ланцюгів?
• Архітектура:Чи підходить одна або подвійна шина для фактичної однолінійної схеми? Якщо заявлена ​​стійкість, чи перевірено весь шлях від входу до стійки, а не лише корпус?
• Моніторинг:Які розміри шафи та гілки потрібні? Чи визначені тривоги, записи подій, локальний доступ HMI і точки Modbus до введення в експлуатацію?
• Інтеграція:Чи отримають BMS, DCIM або платформа моніторингу сайту корисні іменовані пункти, а не лише загальне комунікаційне з’єднання? Хто перевіряє сигналізацію про втрату зв’язку?
• Установка:Чи підтверджені розміри, вага, навантаження на підлогу, доступ спереду та ззаду, кабельний ввід, умови навколишнього середовища та доступ до технічного обслуговування щодо планування приміщення?
• Відповідність:Які переліки, сертифікати та схвалення місцевих норм вимагаються органом, що має юрисдикцію, і специфікація проекту? Не думайте, що сертифікація, зазначена в асортименті виробника, стосується кожної налаштованої шафи. Перевірте документи на точну одиницю.
• Підтримка та записи:Чи отримаєте ви однолінійну діаграму, розклад ланцюга, запис налаштувань, карту зв’язку та ярлики, як побудовано? Ці документи визначають, чи точний розподіл електроенергії залишається корисним після того, як команда з введення в експлуатацію залишить.

A відгалужена розподільна шафа електроживленнязавойовує своє місце, коли команда використовуватиме ці відповіді, щоб керувати установою з меншою кількістю припущень.
